对话技象科技：五年攻关、三代芯片，国产物联网技术的自主化征程

技象科技将持续围绕全栈生态建设，加大研发投入以巩固代际领先优势

在全球物联网产业狂飙突进的十年间，中国始终面临一道隐性的技术鸿沟 —— 窄带物联网等底层通信技术的核心标准与专利长期被欧美主导。

而广州技象科技有限公司（以下简称 “技象科技”）的崛起，恰似一把破局利刃，正逐步改写这一被动局面。

这家脱胎于广州通信研究所科技成果转化的混合所有制企业，攻克重重技术壁垒，成功研发出拥有完全自主知识产权的 TPUNB 物联专网系统，将中国物联网通信的自主话语权 “夺” 回手中。

近日，技象科技在接受镁客网专访时坦言，公司在成立之初做好了 “十年甘坐冷板凳” 的准备：“做底层核心技术的目的，不能短视地仅看眼前的收益，而是要长远地对社会产生价值。”

这番表态背后，不仅是一家科技企业的成长注脚，更折射出中国在物联网底层技术领域突破 “卡脖子” 困境的艰辛征程。

国产技术的破局之路

2018 年 12月，脱胎于广州通信研究所的技象科技在广州成立。

彼时，我国窄带物联网（LPWAN）领域正处于技术突围的关键期：根据工信部 2018 年统计，海外企业凭借 LoRa 和 NB-IoT 技术，长期占据国内 LPWAN 市场 85% 以上份额，芯片设计、协议标准及核心专利均被外方垄断，国内企业需支付高昂的 IP 授权费，且在技术迭代、功能定制等环节受制于人。

作为网信领域混合所有制改革试点企业，技象科技选择了一条 “硬核突围” 路径。在技象科技看来，其技术团队由通信行业资深专家组成，且 “物联网底层技术如同操作系统，若长期依赖他人架构，产业安全与创新主动权将无从谈起。”

为此，企业明确 “全栈自主” 战略，拒绝简单技术集成，转而从物理层协议起步构建完全自主的 TPUNB 物联专网系统，目标直指打破国外技术壁垒。这种战略定力在资本寒冬中尤为珍贵。

2020 年，技象科技首款自研芯片 “象芯 1 号” 流片成功，该芯片采用自主创新的 SIMS（序列索引扩频调制）技术，在功耗与传输距离等关键指标上比肩国际主流方案。

到 2022 年，公司已完成从芯片、模组到基站、云平台的全栈产品布局，2023年，TPUNB 系统更通过由中科院院士尹浩领衔的科技成果鉴定，整体技术达到国际先进水平，基于S-FSK的低功耗广域物联网技术实现架构属国际首创。

从技术突围到生态制胜

TPUNB 的核心突破，在于重构了窄带物联网的底层通信逻辑。作为国内首个实现 “物理层 - 链路层-平台层” 统一设计的全栈无线窄带物联通信系统，其国际首创的 S-FSK 调制技术，精准破解了行业长期面临的 “远距离传输与低功耗难以兼得” 的核心难题。

据技象科技官网披露的技术参数：在城市楼宇密集环境中，单基站覆盖半径可达 3 公里；在郊区开阔场景下，单基站覆盖半径超 10 公里；而搭载 TPUNB 技术的芯片，静态功耗仅为 2μA，低功耗优势显著。

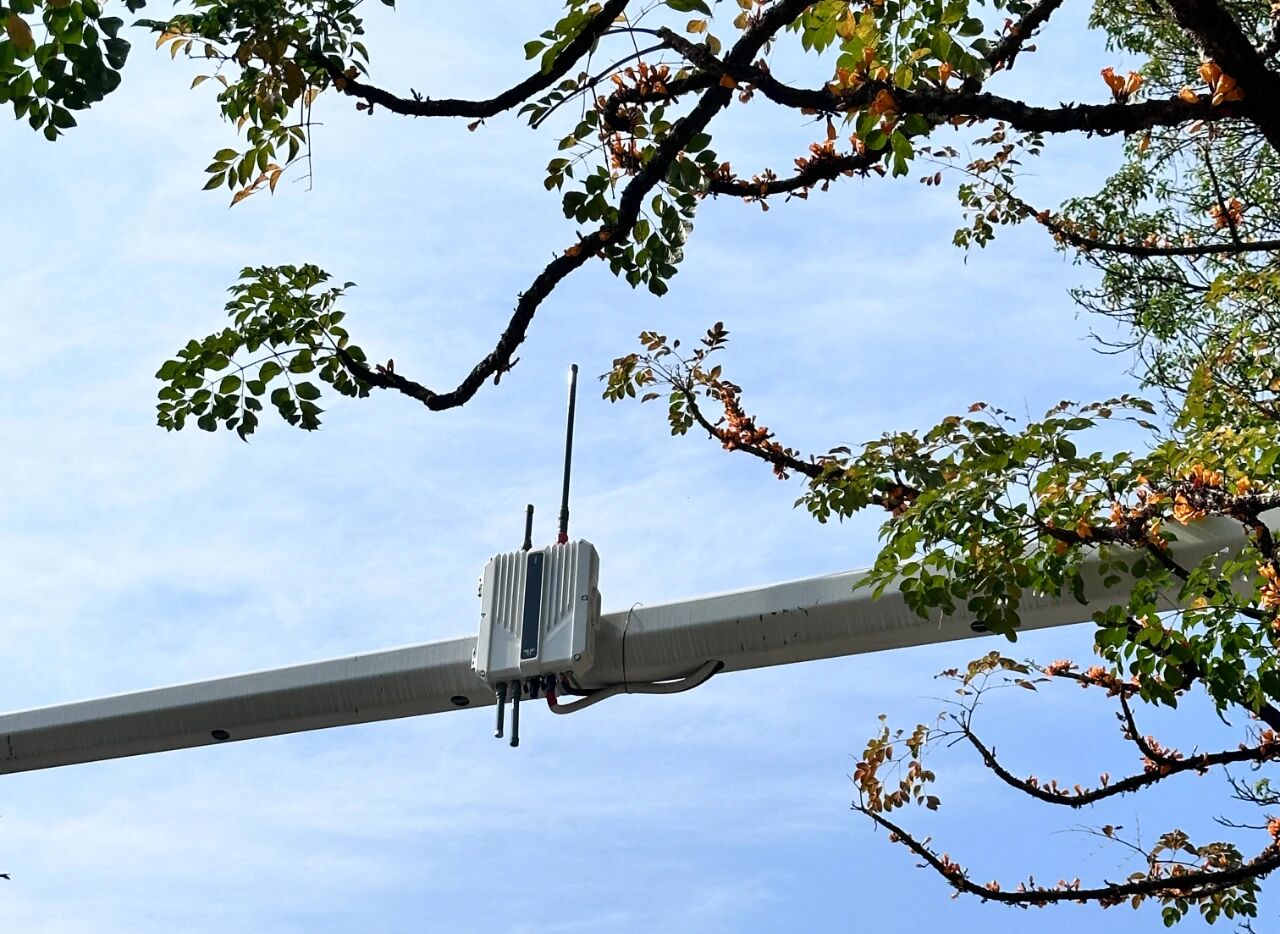

TPUNB网关在广州海珠主干道

相较于国外主流技术，TPUNB 的全栈可控性更具竞争力：对于 LoRa 而言，其标准仅支持非授权频段，易受外界信号干扰；而常见的 NB-IoT 则依赖运营商公共频段，难以满足电力、市政等关键行业对专有频段的安全需求。相比之下，TPUNB 不仅可灵活覆盖 433MHz、470-510MHz 非授权频段，还能定制 230MHz、800MHz 等专用频段，可深度适配多行业场景需求。

在物联网标准制定领域，中国企业曾长期处于 “被动跟随” 的角色。以 NB-IoT 为例，尽管华为参与了核心专利布局，但底层协议仍受限于 3GPP 框架；如今基于 TPUNB 全栈式通信协议，技象科技可以为客户实现通信参数定制，周期缩短至 1-2 月，标志着国内企业彻底掌握了窄带物联网的技术自主权。

技象科技的破局路径颇具策略性，采用 “农村包围城市” 的推进逻辑：先在广东、浙江等地落地地方标准试点，再通过 2000 余家合作伙伴逐步构建事实标准。2023 年，广东省物联网协会发布首个TPUNB 团体标准，该标准更成为国产技术在窄带物联网领域首次获得官方背书的关键里程碑。

五年攻关、三代芯片

技术突破只是第一步，要在巨头林立的物联网生态中突围，技象科技选择将核心协议固化为自主设计的芯片 —— 这一决策既从根本上摆脱了对国外芯片的依赖，也为成本控制与性能优化筑牢了根基。

事实上，芯片正是释放 TPUNB 技术性能的核心载体：若依赖国外通用芯片，系统的低功耗、广覆盖优势将大打折扣，还可能存在硬件后门等安全隐患。

而在 “国外企业占据国内物联网专用芯片 70% 以上市场份额、国内厂商多聚焦中低端通用产品” 的行业背景下，技象科技选择自主芯片迭代路径，逐步构建起从 “能用” 到 “好用” 再到 “领先” 的技术闭环。

· 2020 年，“象芯 1 号” 正式量产，以低功耗为核心突破方向，在智能水表、电表等场景中，它成功验证了技术 “从 0 到 1” 的可行性，终端静态功耗较国外同类芯片降低约 20%；

· 2023 年，升级版 “象芯 2 号” 成功流片，该芯片对物理层算法、通信协议均进行升级，实现集成度跃升，可助力快速打开工业物联网市场；

· 2025年11月底，第三代 “象芯 3 号”正式发布

作为一款高性能、超低功耗的物联网射频基带处理芯片，“象芯3号”配备了S-FSK◎超远距离调制解调器，能提供超远距离的扩频通信、强大的抗干扰能力及码分多址并发通信能力。设计接收灵敏度可达-150dBm，较当前主流通信芯片实现大幅跃升，为低功耗广域物联网提供了坚实可靠的通信底层。

图 | 象芯3号

在深耕自主芯片研发的同时，技象科技同步推进物联网生态体系建设，确立 “核心技术自研 + 能力开放共享” 的战略方向：聚焦通信底层底座研发，将应用创新空间充分留给生态伙伴，形成 “底座支撑 + 应用创新” 的协同发展模式。

技象科技告诉镁客网，三款芯片共享技术平台与软件生态，不仅大幅降低客户的产品替换成本，也能帮助企业构建起技术良性循环，并且在实现从软件到硬件的全程自主可控后，完全满足关键行业的安全需求。

预计2025年年底，其生态伙伴将超 5000 家，覆盖芯片设计、模组制造、终端生产、垂直应用等全产业链环节，构建起国内最完善的自主 LPWAN 生态体系。

未来：在融合与智能中寻找答案​

白皮书预测，未来 3-5 年全球 LPWAN 产业将迈入 “技术融合” 与 “智能升级” 的关键阶段 ——5G 与 AIoT 的深度耦合，正推动 LPWAN 从传统 “数据传输通道” 向 “智能感知节点” 加速转型。

在此趋势下，技象科技已率先启动技术布局，推出边缘智能 AI 视频网关：该设备可同时接入 36 路视频流，通过内置 AI 算法精准实现设备异常识别、环境安全监测等核心功能，可适配泵房、燃气站、变电站等典型无人巡检场景，让边缘端具备 “数据处理 + 智能决策” 的一体化能力。

“TPUNB 技术不与 5G、Wi-Fi 形成竞争，而是互补关系。” 技象科技解释道。

另外，TPUNB 将聚焦 “广覆盖、低功耗、低成本” 核心赛道，与主打 “高带宽、低时延” 的 5G、擅长 “短距离高速传输” 的 Wi-Fi 形成高效协同，共同构建多层次物联网通信体系。以智慧园区场景为例：5G 负责高清视频监控、AR 远程运维等高速高时延需求场景，Wi-Fi 服务室内办公设备的短距离连接需求，TPUNB 则对接智能电表、井盖传感器等低功耗终端，最终实现 “全场景无死角” 的通信覆盖。

从长期规划来看，技象科技已经制定了多条发展战略：首先，持续加码研发投入，未来三年将加大投入用于技术研发，重点突破 AI 感知融合、空天地一体化组网等前沿技术，进一步巩固在调制技术、芯片性能上的代际优势；其次，技象科技将持续深耕电力、智慧城市两大核心领域，通过定制化核心解决方案构建行业壁垒，形成清晰的落地路径；最后，依托生态规模效应降本，通过芯片量产、模组标准化进一步提升产品性价比，推动 “技术领先” 到 “市场拓展” 的正向循环落地。

当前物联网行业仍面临严峻挑战：国际巨头正通过技术融合进一步巩固竞争优势，国内同行亦在加速追赶。

对此，技象科技将持续围绕全栈生态建设，加大研发投入以巩固代际领先优势；同时在电力、智慧城市等优势领域做深做透，构建极高的市场替代壁垒；此外还将不断繁荣生态，通过规模效应与生态效应双向降本，持续强化正向循环格局。
